Votre premier DIP

Ce tutoriel ouvre le projet de démonstration — un contrôle d’étanchéité —, fait le tour de l’atelier, puis joue la procédure comme l’opérateur la verra. Il ne demande aucun fichier : la démonstration vit en mémoire, et la barre d’état le rappelle (projet démo (non enregistré sur disque)).

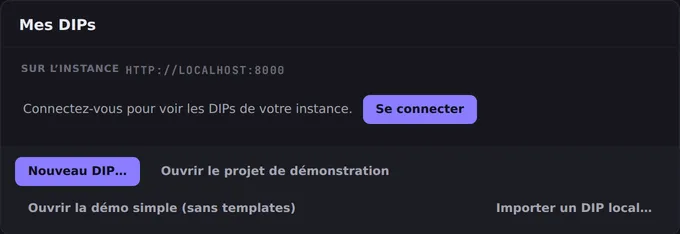

1. Ouvrez la démonstration. Au lancement, le Studio affiche Mes DIPs. Cliquez sur Ouvrir le projet de démonstration.

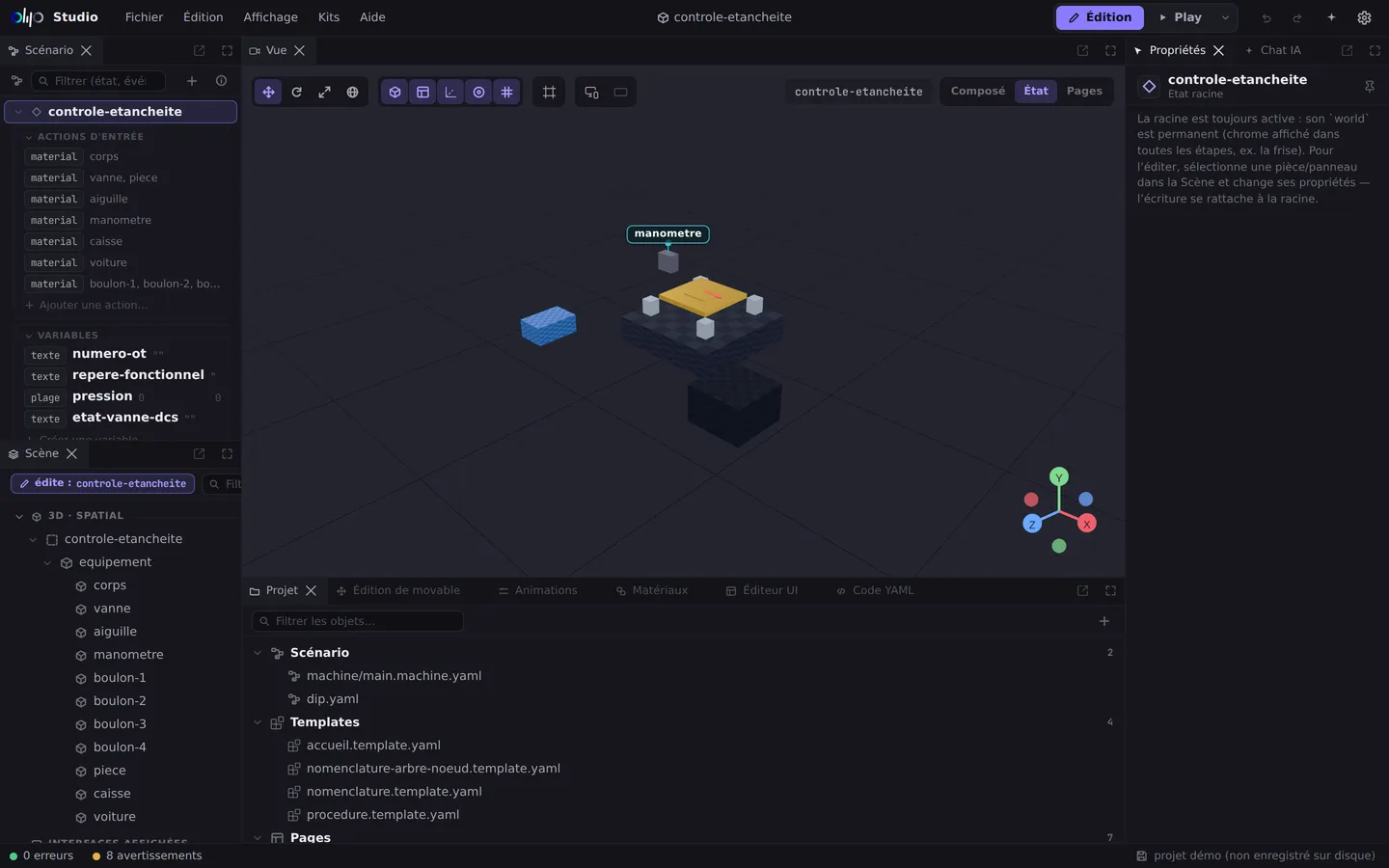

2. Faites le tour de l’atelier. La démonstration s’ouvre dans l’atelier, en panneaux :

   • Scénario : les états de la procédure, ce qui s’y passe et ses variables ;
   • Scène : les pièces du modèle 3D, et ce que le DIP leur ajoute — pièces manipulables, points d’intérêt ;
   • Vue : la scène en 3D et les pages d’interface ;
   • Projet : les fichiers du DIP, rangés par sorte ;
   • Propriétés : les réglages de ce qui est sélectionné.



3. Sélectionnez une pièce. Dans Scène, cliquez sur vanne : la Vue la désigne, et Propriétés montre ses réglages.



4. Jouez la procédure. Cliquez sur Play : le Studio montre le DIP tel que l’opérateur le verra — le mode Play est le Viewer lui-même. La démonstration s’ouvre sur son menu : choisissez Maintenance, puis 1 Inspection visuelle. Chaque étape a sa carte : ce qu’il faut faire, de quoi montrer le geste et passer à la suite.



5. Revenez à l’édition. Cliquez sur Édition pour retrouver l’atelier.

Et ensuite

Les raccourcis clavier font gagner du temps dans chaque panneau.
